Festkompensation
Festkompensation
COMAR CONDENSATORI S.P.A. CS-AAR, GS
Technische Daten
- im verzinkten Stahblechgehäuse
- Leistung 12,5 bis 100 kVAR
- Nennspannung 400/415Vac
- Kondensatorspannung siehe Datenblatt
- Leistung an 60 Hz siehe Datenblatt
- Schutzart IP 30
- Aufstellort: innen
- Abmessungen

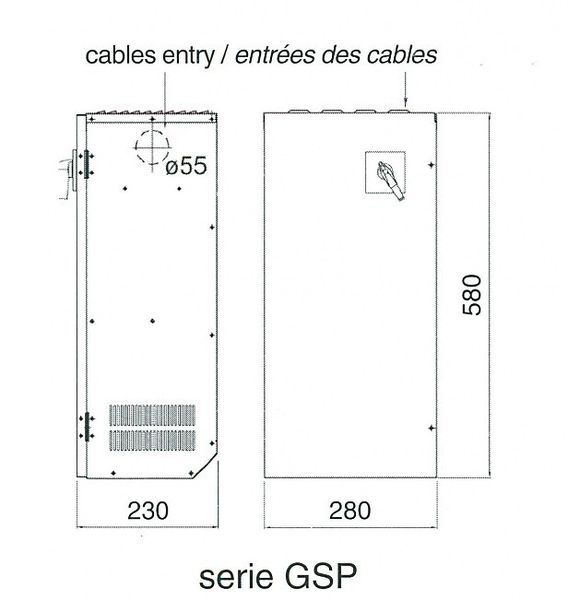

- GSP 280x230x580 mm

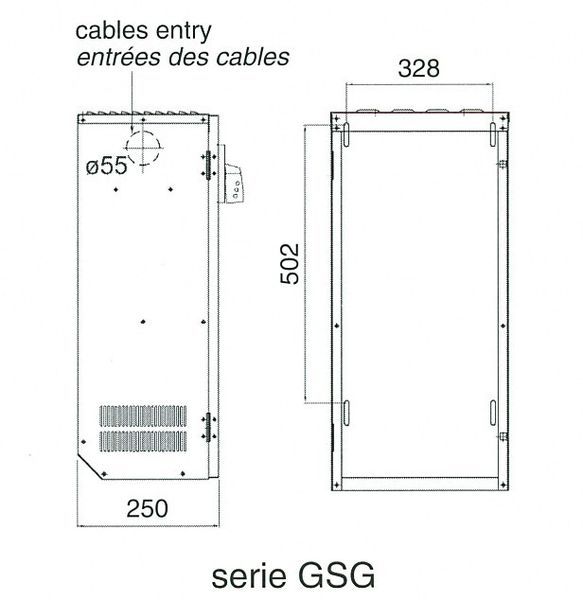

- GSG 365x250x630 mm
- GS4 430x320x800 mm

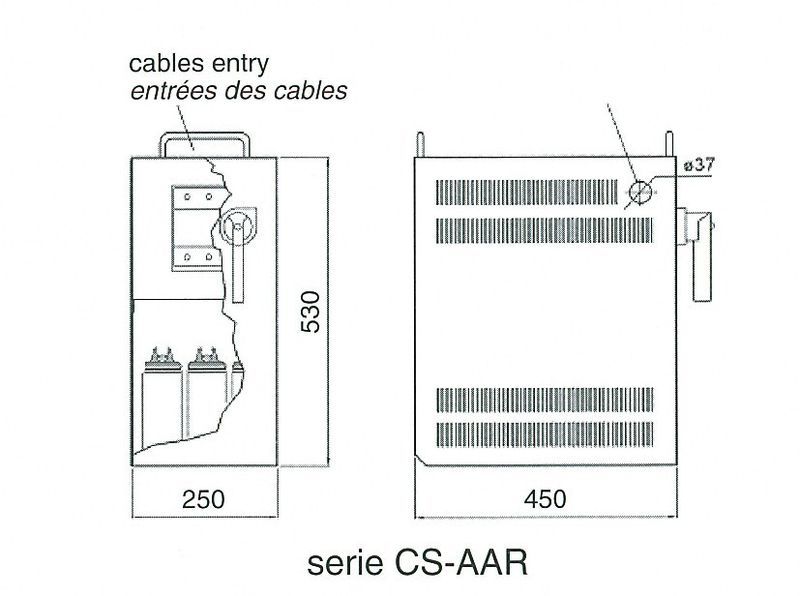

- CS/AAR 250x450x530 mm
Die Festkompensationsmodule der Serie CS und GS sind für den Einsatz als an Transformatoren oder sonstigen gleichbleibenden Verbrauchern entwickelt. Serie CS ist verdrosselt, Serie GS unverdrosselt. Die Module sind in drei Varianten lieferbar. Ausführung GS Kondensatoren im Stahlblechgehäuse, CS Kondensatoren und Drosseln im Stahlblechgehäuse, Ausführung "T" mit Sicherung und Hauptschalter, Ausführung „M“ mit Sicherung,Hauptschalter und Kondensatorschütz. Die Verdrosselung der Serie CS ist 189 Hz, andere auf Anfrage möglich.
GSP-GSG-GS4-CS/AAR
Festkompensation ohne Sicherheitseinrichtung
GSP"T"-GSG"T"-GS4"T"-CS/AAR"T"
Festkompensation mit Sicherung und Hauptschalter
GSP"M"-GSG"M"-CS/AAR"M"
Festkompensation mit Sicherung, Hauptschalter und Kondensatorschütz
