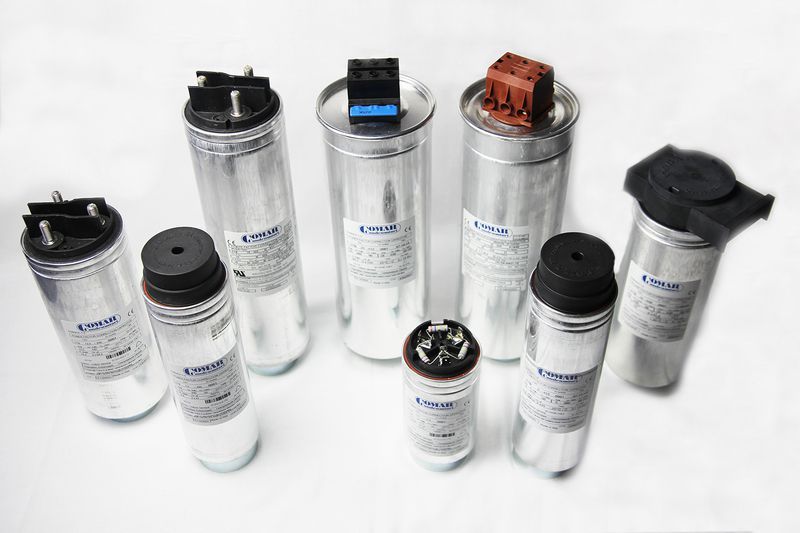

COMAR 3-phasig Alu Rundbecher
COMAR 3-phasig Alu Rundbecher
Technische Daten
- Dielektrikum metallisierte Polypropylenfolie (MKP)
- Aufbau trocken (P.C.B. frei)
- Kapazitätstoleranz -5% / +10%
- Anschluss 3-phasig
- Nennfrequenz 50/60 Hz
- Max. zulässige Spannung 1,1 Un (max. 8 Std. von 24 Std.)
- Max. Spannungsanstieg 25 V pro µ Sekunde
- Temperaturklasse -25°C / Klasse C
- max. Umgebungstemperatur + 50°C
- durchschnittliche tägliche Umgebungstemperatur +40°C
- durchschnittliche jährliche Umgebungstemperatur + 30°C

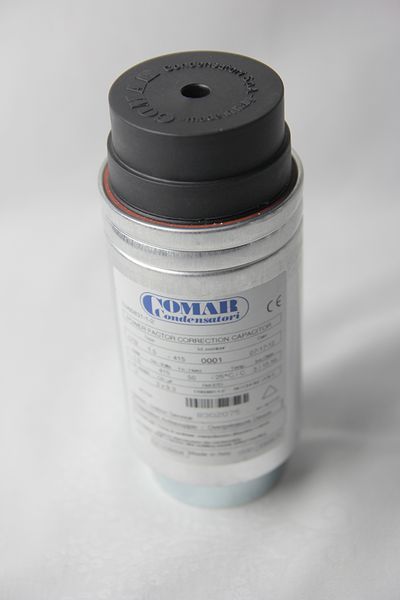

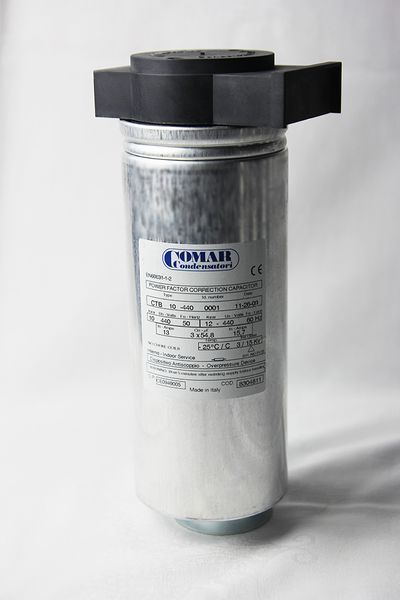

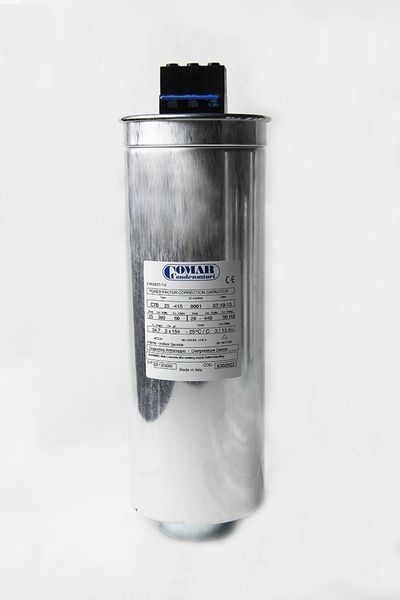

- Schutzart (CEI EN 60529) Ø 70/85 mm Kappe IP40; Ø≥ 100 mm Anschlussklemme IP40
- Freigabe CEI EN60831-1/2; IEC 831-1/2; UL810
- Prüfspannung Kontakte 2,15 Un 2 Sek.
- Prüfspannung Kontakt/Becher 3000 Vac 2 Sek.
- Verluste Dielektrikum ≤ 0,2 W/kvar
- Verluste gesamt ≤ 0,4 W/kvar

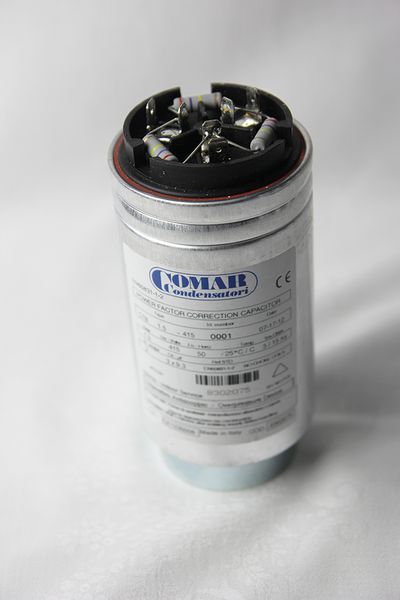

- Entladewiderstand 75 V innerhalb 3 Minuten, im Lieferumfang
- Einbau nur vertikal, Kontakte oben, Innenraum
- Lebensdauer 60000 Stunden
Datenblatt
Rufen Sie uns an
Angebot anfordern
HINWEIS:
Bei Einsatz der Kondensatoren in geregelten Kompensationsanlagen sind geeignete Maßnahmen zu ergreifen, die den Einschaltstrom begrenzen. Sonst können die Kondensatoren beschädigt werden. Nicht mehr als 50 kvar/400 Vac (max. 72 A) verschalten.
Die 3-Phasenkondensatoren der Serie CTB sind die ideale Lösung für kleine Leistungen. Verschaltet zu ganzen Kondensatorbänken, können die Kondensatoren auch in geregelten Kompensationsanlagen eingesetzt werden. Die Kondensatoren sind alle mit einem Entladewiderstand versehen und erfüllen mittels Kappe (Ø 70 und 85 mm) oder Anschlussklemme (Ø ≥ 100 mm) die Schutzart ist IP 40. Die Kondensatoren bestehen aus selbstheilender metallisierter Polypropylenfolie (MKP), die P.C.B. frei ist. Die Aluminiumbecher sind mit einer Abschaltvorrichtung versehen.
Maximaler Oberschwingungspegel am Kondensator ist THDImax 10%.
Die Kondensatoren entsprechen der Europäischen Sicherheitsrichtline für Niederspannung 73/23 EEC (93/68 ECC).
Leistungen bei 50 Hz Netzfrequenz (60 Hz siehe Datenblatt)
230 Vac 1,5 – 5,0 kvar
400 Vac 5,0 – 50,0 kvar
415 Vac 1,5 – 25,0 kvar
440 Vac 1,5 – 50,0 kvar
460 Vac 10,0 – 30,0 kvar
525 Vac 10,0 – 37,5 kvar
690 Vac 10,0 – 20,0 kvar
